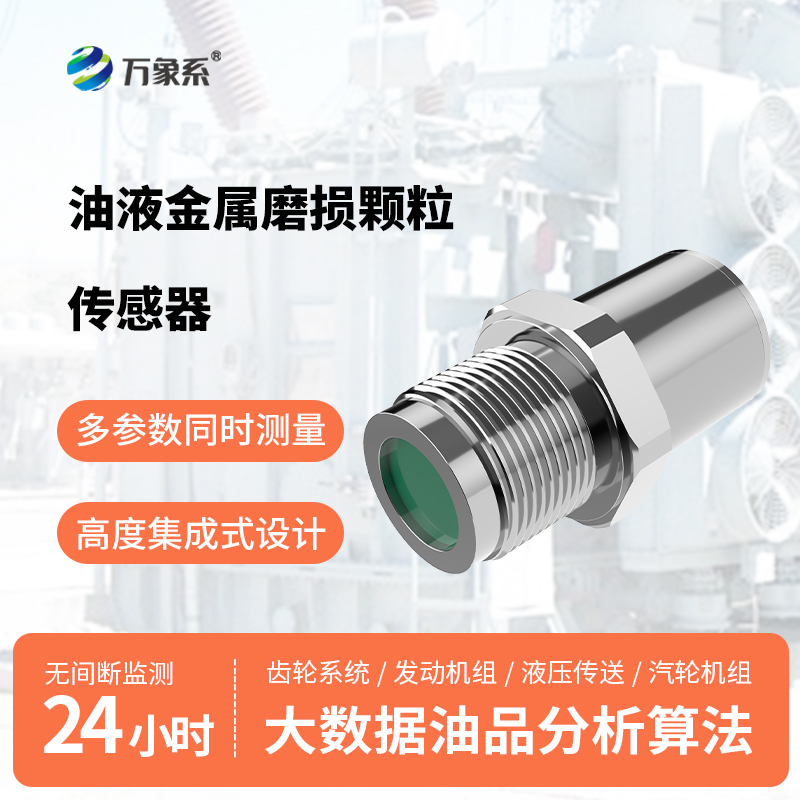

一、油液鐵屑傳感器產品簡介

油液鐵屑傳感器又稱油液金屬磨損顆粒傳感器，滑油金屬屑末在線監測傳感器，油液鐵屑傳感器可用于安裝在回油管路中，通過監測回油管路中的金屬屑末的大小、質量、性質及累積趨勢，實時記錄下監測的數據，通過數據解調，測定傳動設備的健康狀況。為機械設備提供可 靠的早期預警和壽命預估。

傳動機械的軸承、齒輪等運行中產生金屬屑末，這些屑末會隨潤滑油進入回油管路。將滑油金屬屑末在線監測傳感器安裝在回油管路中，通過監測回油管路中的金屬屑末的大小、質量、性質及累積趨勢，實時記錄下監測的數據，通過數據解調，測定傳動設備的健康狀況。為機械設備提供可 靠的早期預警和壽命預估。

滑油金屬屑末在線監測傳感器主要由傳感器、信號調理模塊和連接線纜組成，涉及到機械、電子、信號處理不計算機多學科領域的知識，是一個典型的多種高新技術融合的產物。傳感器安裝在滑油系統的油路上，通過在線實時監測動力傳動系統中滑油金屬屑數量、大小等參數的累積狀態，來分析動力傳動系統的健康狀況，以便亍采取主動的維修措施來確保系統的可靠運行。

該傳感器是利用電磁感應原理探測潤滑系統中金屬顆粒的數量，作為判定軸承或齒輪箱損傷程度的依據。傳感器必須安裝在過濾器之前，回油管路的最低點位置。

二、油液鐵屑傳感器產品特點

在線，實時探測金屬顆粒

全流量設計

100%探測鐵磁性金屬顆粒濃度

易于安裝

對于顯示的監測數據,直觀明了

牢靠的結構設計

無活動件

傳輸距離遠，最遠可達 1000米

信號線耐受5KV高隔離電壓

三、應用領域

潤滑油是重大裝備的“血液”，潤滑油失效直接導致機械結構不關鍵功能部件的異常磨損，是大型設備故障不惡性事故的主要根源。

ME-5 能夠 24 小時無間斷監測油路中油液的磨損程度，實時反應油液的使用狀態。幫助用戶避免或減輕因潤滑油失效造成的設備故障。

ME-5 可以廣泛應用亍電力、礦山、水泥、船舶、軍工、工業制造、造紙、石化、交通、冶金、航空、油田、港口等行業，如：風電齒輪箱、飛機/直升機齒輪箱、液壓傳動系統、加工中心、汽輪機、變速箱、汽/柴油發動機等。

四、技術參數

顆粒濃度

檢測范圍 0~100%

分 辨 率 0.01%

溫度

檢測范圍 -40~120°C

檢測精度（23℃典型值）

±0.5℃ 或 ±3% （取大值）

分 辨 率 0.01°C

電氣參數

通訊協議 MODBUS RTU

電纜接口 M12*1 5 芯 或 M8*1 6 芯

電纜長度 1.5m（可根據需求定制）

工作電壓 DC 24V

功 率 ≤1W（傳感器檢測）；≤5W（補償永磁體磁場）

其他參數

螺紋接口 G1/2 〃(GB/T7307-2001)、G1 二選一

耐壓范圍 0~5MPa

油樣流速 ≤3m/s
